25 mm lineaire as

Lineaire as van 25 mm - Precisiebeweging voor industriële automatisering

De lineaire as van 25 mm is een bewegingscomponent met hoge-precisie, ontworpen om een ​​soepele en nauwkeurige lineaire beweging te bieden in geautomatiseerde apparatuur, precisiemachines en industriële transmissiesystemen. Met een cilindrische structuur met een diameter van 25 mm werkt het naadloos samen met lineaire lagers en schuifregelaars om een ​​stabiele beweging en nauwkeurige positionering langs lineaire paden te bereiken. Het wordt veel gebruikt in CNC-bewerkingsmachines, industriële robots, verpakkingsmachines en geautomatiseerde productielijnen.



De as is vervaardigd uit eersteklas 45# hoog-koolstofstaal of lager-staal en ondergaat een geavanceerde warmtebehandeling, afschrikken en hardverchromen om een ​​oppervlaktehardheid van 58±2HRC te bereiken, waardoor een superieure slijtvastheid en corrosiebescherming wordt gegarandeerd. Elke as wordt nauwkeurig bewerkt met behulp van CNC-draaibanken en uiterst nauwkeurige slijpmachines, waarbij:



• Diametertolerantie: ±0,01 mm
• Oppervlakteruwheid: Ra Minder dan of gelijk aan 0,8 μm
• Rechtheid: Minder dan of gelijk aan 0,03 mm/m



Deze precisieparameters garanderen lage wrijving, hoge transmissie-efficiëntie en een lange levensduur, zelfs bij hoge- snelheden of continu gebruik.



Als kernoverbrengingselement in mechanische systemen hebben de prestaties van de 25 mm lineaire as rechtstreeks invloed op de bewegingsnauwkeurigheid, het draagvermogen- en de algemene stabiliteit van uw apparatuur -, waardoor het een essentieel onderdeel wordt voor het bouwen van zeer-precieze automatiseringssystemen.







Komt u deze problemen tegen bij het selecteren van een lineaire as van 25 mm?



Is de oppervlakteafwerking niet glad genoeg, met een slechte glans of zichtbare bewerkingssporen?
Voldoet de snijnauwkeurigheid niet aan de tekeningvereisten, waardoor montagestoringen of vastlopen ontstaan?
Of voldoen de precisie en rechtheid van de as misschien niet aan de prestatienormen van uw apparatuur?



BijDLY, kunnen wij u helpen al deze problemen op te lossen.

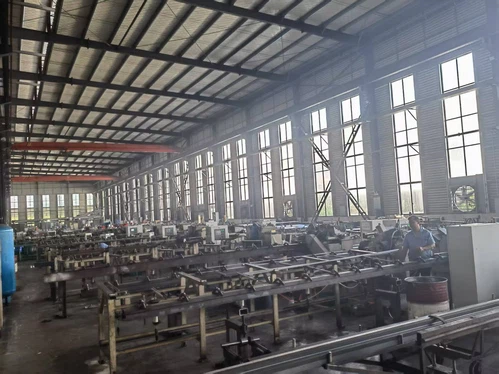

Als een van de toonaangevende fabrikanten van lineaire assen in China zijn we uitgerust met geavanceerde productielijnen en precisietestinstrumenten om een ​​consistente kwaliteit te garanderen.



Onze lineaire assen van 25 mm ondergaan hoog-inductieharding, waardoor het volgende wordt bereikt:



• Oppervlaktehardheid: 62±2 HRC
• Oppervlakteruwheid: Ra 0,4–0,8 μm
• Uithardingsdiepte: 0,6–3,5 mm



Elke as wordt nauwkeurig geslepen en gepolijst om te leverenuitzonderlijke gladheid, duurzaamheid en maatnauwkeurigheid, zorgen voor stabiele prestaties inCNC-machines, automatiseringsapparatuur en industriële transmissiesystemen.



Kenmerken van25 mm lineaire as

• Ultra-hoog laadvermogen

De dynamische belasting bedraagt ​​3350N (ongeveer 340 kgf), geschikt voor geautomatiseerde materiaalbehandelingssystemen met frequente start-stop-bewerkingen.

Aanzienlijk verbeterde buig- en torsiestijfheid: onderdrukt effectief de trillingen van de Z--as onder een spilmotorbelasting van 1,5 kW, waardoor graveerprecisie wordt gegarandeerd.



• Precisie bewegingsbediening

Het loodbereik beslaat 0,0254 mm tot 0,1016 mm en voldoet aan de verplaatsingsvereisten op micron-niveau.

Compatibel met roosterschaalsystemen met gesloten-lus, waarmee een herhaalnauwkeurigheid van ±0,003 mm wordt bereikt (bijvoorbeeld in CNC-bewerkingsmachines).



• Lage wrijving en ontwerp met lange-levensduur

In combinatie met lineaire kogellagers (bijvoorbeeld de LBCR25-serie) wordt de wrijvingsweerstand met 40% verminderd, waardoor de levensduur met een factor 2 wordt verlengd.

De dubbele-lipafdichtingsstructuur (type LBCR25 D-2LS) blokkeert metaalresten en stof en past zich aan aan zware industriële omgevingen.



• Aanpassingsvermogen aan het milieu

Materiaal van gelegeerd staal behandeld door afschrikken: thermische vervorming is minder dan of gelijk aan 5 μm/m · graad onder de werkomstandigheden van -20 graden tot 120 graden

2. Toepassingsscenario's van de 25 mm lineaire as

1. Industriële automatisering

• Spuitgietmachine klemmechanisme:

Als kernbewegingscomponent in spuitgietmachines zorgt de 25 mm lineaire as voor nauwkeurige parallelle beweging en afdichtingsprestaties van de klemeenheid. Door nauwkeurige geleiding en stabiele last- verbetert het de gietnauwkeurigheid en productie-efficiëntie aanzienlijk.

• Zware-transportlijnen:

Bij hoge{0}}transportsystemen ondersteunt de hoge- asstructuur een soepele bandbeweging bij continu gebruik. In combinatie met lineaire lagers maakt het lange-afstanden, hoge- belastingoverbrenging mogelijk met minimale wrijving en hoge stabiliteit.



2. Robotica en precisietransmissie

• Eindeffectoren van robots:

Geïntegreerd in elektrische of pneumatische gereedschapswisselsystemen{0}}, vermindert het ontwerp van de holle lineaire as van 25 mm het totale gewicht met 30%. Gecombineerd met lineaire lagers met lage-wrijving (dynamische wrijvingscoëfficiënt μ kleiner dan of gelijk aan 0,015), wordt een snelle gereedschapswisseling binnen 0,3 seconden bereikt en een herhaalpositioneringsnauwkeurigheid tot ±0,008 mm-die voldoet aan de eisen van hoge-snelle 3C-productassemblagelijnen.



3. CNC-apparatuur

• Z-As van portaalbewerkingscentra:

De lineaire as van 25 mm fungeert als verticale voedingsas en regelt de gereedschapshoogte met micron- precisie, waardoor verticale nauwkeurigheid en superieure oppervlakteafwerking worden gegarandeerd tijdens de bewerking van grote- werkstukken.

• Geleiderails voor lasersnijmachines:

Bij lasersnijders met hoge-snelheid garandeert de as een stabiele positionering van de laserkop langs complexe paden. Dankzij de lage-wrijvingstransmissie en hoge stijfheid levert hij nauwkeurige trajectcontrole voor ingewikkelde snijpatronen.



4. Toepassingen in de zware industrie

• Stempelpersschuifregelaars:

Bij impact{0}}intensieve stanssystemen zorgt de lineaire as van 25 mm voor een stevige en nauwkeurige schuifgeleiding, waardoor zijdelingse afwijkingen tijdens het sluiten van de matrijs worden onderdrukt om de uitlijning van de matrijs en een consistente vormkwaliteit te garanderen.

• Mijnbouwmachines dia's:

De verchroomde-geplateerde anti-corrosielaag en slijtvaste- constructie van de as zijn ontworpen voor stoffige omgevingen met veel- trillingen en zorgen voor een betrouwbare werking in transport- en mijnbouwmachines, waardoor de algehele levensduur van de apparatuur wordt verlengd.





5. Hoge- Directe aandrijfsystemen met hoge snelheid

• 25-serie buisvormige lineaire motoractuators:

Voor systemen met een hoge-dynamische respons is de lichtgewicht holle as van 25 mm (40% lichter dan massieve modellen) voorzien van een kern van hoog-legering die bestand is tegen impactbelastingen tot 10G (≈100 m/s²). In combinatie met lineaire motoren bereikt hij maximale snelheden van 4000 mm/s, ideaal voor de inspectie van halfgeleiderwafels en hoge-scansystemen.



6. Medische precisieproductie

• Tandheelkundige freesmachine aandrijfas:

De lineaire as van 25 mm is ontworpen voor het snijden van zirkoniumoxide, titaniumlegeringen en andere harde materialen en maakt gebruik van C45 hoog-koolstofstaal, afgeschrikt en getemperd tot een treksterkte groter dan of gelijk aan 600 MPa. Met een tolerantie van g6-kwaliteit (minder dan of gelijk aan 0,005 mm) zorgt het voor een soepele spindelvoeding bij snelheden boven 12.000 tpm, waardoor een bewerkingsnauwkeurigheid van ± 0,01 mm wordt bereikt bij de productie van tandprothesen.







Item	Standaardspecificaties
Materiaal	GCr15 lagerstaal / C45 hoog-koolstofstaal (twee hoogwaardige-materialen optioneel om aan verschillende belasting- en milieu-eisen te voldoen)
Diametertolerantie	g6-klasse precisietolerantie (0/-0,005 mm), waardoor een zeer nauwkeurige pasvorm met lineaire lagers wordt gegarandeerd
Rechtheid	Rechtheid over de volledige- lengte Minder dan of gelijk aan 0,05 mm, waardoor lineariteit en vloeiendheid van het bewegingstraject wordt gegarandeerd
Oppervlaktehardheid	- Harde as: HRC60±2 (GCr15-afschrikbehandeling met lagerstaal) - Standaard as: HRC58±2 (C45 hoge-koolstofstaalafschrikking)
Laadvermogen	- Radiale statische belasting: 1500N - Axiale statische belasting: 2500N (geschikt voor transmissiescenario's met gemiddelde en hoge belasting)
Temperatuurbereik	Verchroomd- type: -30 graden ~+150 graden (brede temperatuuraanpassing om een ​​stabiele werking te garanderen onder hoge en lage temperaturen)



---



Technische specificaties Vergelijking van 25 mm lineaire as



Kenmerken	25 mm lineaire as	10 mm lineaire as
Dynamische belasting	3350N (ongeveer 340 kgf)	Minder dan of gelijk aan 170N (ongeveer 17kgf)
Toepasselijk motorvermogen	Groter dan of gelijk aan 1,5 kW	Lichte belasting (minder dan of gelijk aan 1 kW)
Trillingsbestendigheid	Onderdrukt jitter op de Z--as	Geschikt voor stabiele scenario's met lage- snelheid
Afdichtingsprestaties	Ontwerp met dubbele-stoflip-	Basis stofdicht-ontwerp



Uitgebreid testsysteem voor belasting en duurzaamheid

Om stabiele prestaties en een lange levensduur te garanderen, ondergaat elke DLY 25 mm lineaire as een reeks rigoureuze tests op het gebied van vermoeidheidsweerstand, belastbaarheid en aanpassingsvermogen aan de omgeving.



1. Dynamische vermoeidheidstest

Door middel van gesimuleerde meer dan een miljoen hoogfrequente heen en weer gaande cycli monitoren we slijtagepatronen, smeerprestaties en nauwkeurig behoud van de as onder herhaalde belastingsomstandigheden. Dit verifieert dat het product bij continu gebruik stabiliteit op de lange- termijn, lage slijtage en consistente nauwkeurigheid behoudt.



2. Ultieme belastingstest

Met behulp van een stapsgewijze belastingsverhogingsmethode worden radiale en axiale belastingen van meer dan 150% van het nominale lagervermogen op de as uitgeoefend. Deze test identificeert de structurele sterktelimiet, de vervormingsdrempel en de veiligheidsredundantie van het onderdeel, waardoor betrouwbare prestaties worden gegarandeerd, zelfs onder extreme belastingsomstandigheden.



3. Tests op het gebied van aanpassingsvermogen aan de omgeving



Fietsen bij hoge en lage temperaturen:
De lineaire as wordt onderworpen aan 20 of meer thermische cycli tussen –40 graden en +150 graden. Deze tests beoordelen de thermische uitzettingsstabiliteit, de hechting van oppervlakteplaten en de mechanische integriteit na herhaalde temperatuurschommelingen-waardoor de duurzaamheid in diverse industriële omgevingen wordt gegarandeerd.



Trillingstest:
Deze test simuleert trillingen op volledige- frequentie van 5 Hz tot 2000 Hz via precisietrillingstabellen en onderzoekt de structurele integriteit van de as en de dichtheid van de gemonteerde onderdelen. Het garandeert betrouwbare prestaties onder voortdurende trillingen, zoals vaak voorkomt in geautomatiseerde productielijnen, mobiele robotica en zware machines.





Bij DLY zijn we van mening dat lineaire bewegingscomponenten van hoge-kwaliteit een even betrouwbare en attente service verdienen.
Van pre{0}}verkoopadvies tot after- ondersteuning: ons team streeft ernaar elke klant tijdige, professionele en zorgeloze- hulp te bieden.

1. Snelle reactie

Ons team waardeert elke vraag:

• Tijdens werkuren reageren wij binnen 2 minuten.
• Buiten werktijden reageren wij binnen 12 uur.

Of u nu advies nodig heeft over productselectie, technische parameters of gebruiksbegeleiding, onze technici bieden duidelijke en praktische ondersteuning, inclusief video-assistentie op afstand indien nodig.



2. Beschikbaarheid van voorraad en snelle levering

We beschikken over een ruime voorraad standaard lineaire assen, kogelomloopspindels en lineaire lagers.

• Producten die op voorraad zijn- worden zo snel mogelijk verzonden.
• Op maat gemaakte modellen of bestellingen met grote- aantallen hebben levertijden die worden bepaald op basis van het producttype en de bestelhoeveelheid, waarbij duidelijke doorlooptijden worden gecommuniceerd vóór verzending.

Dit zorgt ervoor dat uw activiteiten soepel en zonder onnodige vertragingen doorgaan.



3. Professionele technische ondersteuning

Met meer dan 20 jaar ervaring in lineaire bewegingscomponenten bieden onze ingenieurs:

• Gedetailleerde installatie-instructies
• Smeer- en onderhoudsrichtlijnen
• Advies over componentselectie en prestatie-optimalisatie

Voor OEM- of aangepaste projecten bieden we één-op-technisch advies om ervoor te zorgen dat u de meest geschikte specificaties voor uw toepassing kiest.



4. Partnerschap en zorg op lange termijn-

Onze service gaat verder dan alleen bezorgen. DLY volgt de productprestaties en feedback van klanten op en helpt klanten de levensduur van componenten te maximaliseren en een stabiele werking te behouden.
Elke klant kan snelle communicatie, transparante service en een betrouwbaar partnerschap op lange termijn- verwachten.
